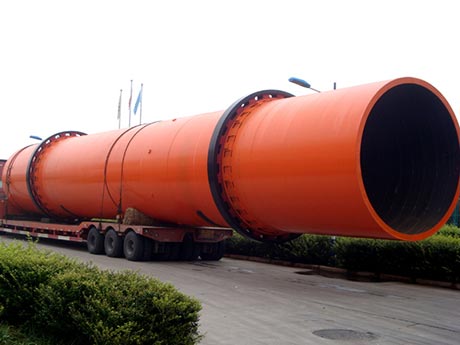

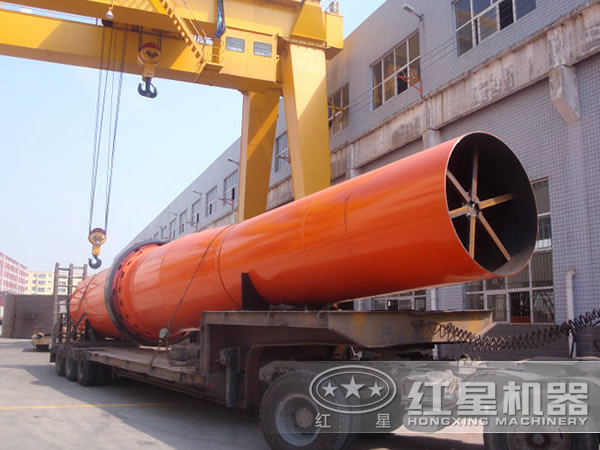

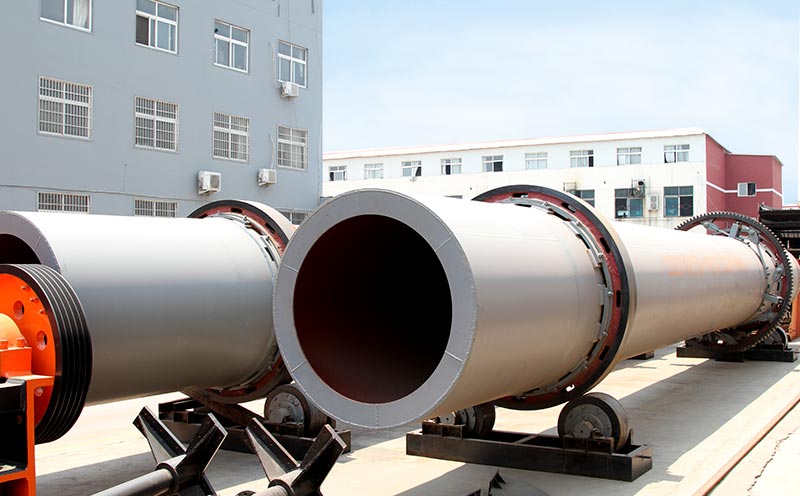

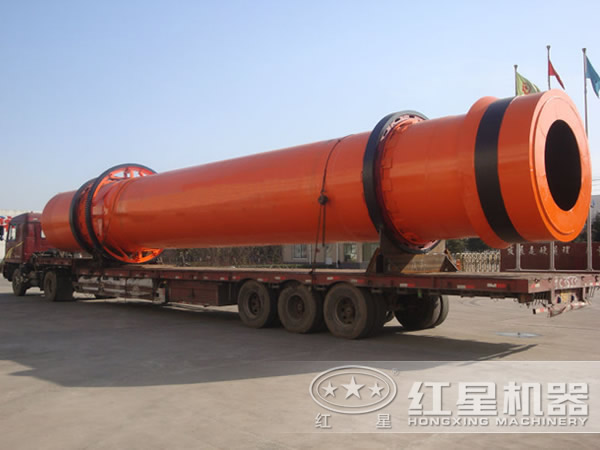

河沙烘干機簡介
河沙烘干機屬于轉筒烘干機，該設備對物料的適應性較強，可以烘干多種物料，并且設備操作起來簡單可靠，生產能力大，適用范圍廣，流量阻力小，所以得到普遍使用。河沙烘干機常用于烘干河沙、沙子、礦渣、煤渣、石英砂等。
性能特點
1.河沙烘干機的干燥強度大，因?yàn)闊o料在滾筒內與高溫氣流充分接觸，高度分散，物料的全部表面積都為烘干的有效面積。
2.河沙烘干機的機械自動化程度高，可以連續運轉，節省人力投入，生產能力較大。密封性好，無漏風現象。
3.河沙烘干機的結構簡單，優良，物料在筒體內運行平穩，該設備的故障較少，維護保養方便，維護費用低。
4.河沙烘干機占地面積小，與單筒烘干機相比，土建投資降低60%左右，安裝較為方便。熱效率比傳統單筒烘干機提高40%以上。
5.河沙烘干機對燃料的適應性強，燃料可使用白煤、煙煤、油、汽、煤矸石等，可以烘干20-40mm以下塊狀、粒狀、粉狀的物料。
河沙烘干機的操作與保養
1.在啟動河沙烘干機的前一個小時點燃爐子，檢查所有的附屬設備，包括傳動部分，支承部分等，也要檢查緊固，潤滑等正常再開機。
2.在設備運轉過程中，要經常檢查各部分軸承的溫度，最高溫度不得超過50度，注意運轉時是否有異常聲音，異常震動等，如有要及時排查并解決。
3.平時要做好經常性保養。定期檢查螺栓緊固件是否松動，注意滾圈和擋輪、拖輪的接觸情況，擋風圈、齒輪罩不能有翅裂和摩擦撞損情況，各部位要正常潤滑等。

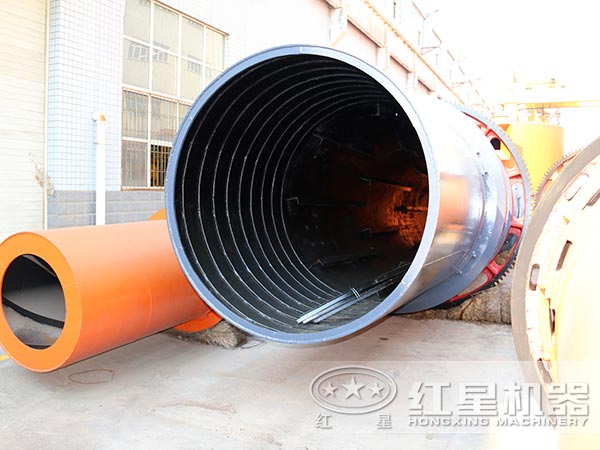

物料由皮帶輸送機或斗式提升機送入料斗內，然后經過加料機的加料管道進入加料端，加料管道要大于物料的自然傾角，以便物料流入烘干機內。烘干筒體有一定的安裝斜度，物料從較高一端進入，熱載體由低端進入，也可與物料從同一端進入，在筒體內，物料與熱載體接觸，隨著烘干機筒體的轉動，物料從高的一端運行到低端，在行進過程中，物料可以直接或者間接地得到熱載體的給熱，并被筒體內壁上的抄板抄起再撒下，使物料與熱載體的接觸面積增大，提高干燥速度并促進物料移動。最后物料在出料端經過皮帶輸送機或螺旋輸送機送出，完成烘干工作。
技術參數
| 規格 （直徑×長度） |
筒體容積 （m³） |
生產能力 （t/h） |
安裝斜度 （%） |
最高進氣溫度 （℃） |
主電動機 （kw） |
總重量 （t） |
| Φ1.2×8.0 | 9.0 | 1.9-2.4 | 3-5 | 700-800 | 7.5 | 9 |
| Φ1.2×10 | 11.3 | 2.4-3.0 | 3-5 | 700-800 | 7.5 | 11 |
| Φ1.5×12 | 21.2 | 4.5-5.7 | 3-5 | 700-800 | 15 | 18.5 |
| Φ1.5×14 | 24.7 | 5.3-6.6 | 3-5 | 700-800 | 15 | 19.7 |
| Φ1.5×15 | 26.5 | 5.7-7.1 | 3-5 | 700-800 | 15 | 20.5 |
| Φ1.8×12 | 30.5 | 6.5-8.1 | 3-5 | 700-800 | 18.5 | 21.5 |
| Φ1.8×14 | 35.6 | 7.6-9.5 | 3-5 | 700-800 | 18.5 | 23 |
| Φ2.2×12 | 45.6 | 9.7-12.2 | 3-5 | 700-800 | 22 | 33.5 |
| Φ2.2×14 | 53.2 | 11.4-14.2 | 3-5 | 700-800 | 22 | 36 |
| Φ2.2×16 | 60.8 | 13.0-16.2 | 3-5 | 700-800 | 22 | 38 |
| Φ2.4×14 | 63.3 | 13.5-16.9 | 3-5 | 700-800 | 37 | 45 |
| Φ2.4×18 | 81.4 | 17.4-21.7 | 3-5 | 700-800 | 37 | 49 |
| Φ2.4×20 | 90.4 | 19.3-24.1 | 3-5 | 700-800 | 45 | 54 |
| Φ2.4×22 | 99.5 | 21.2-26.5 | 3-5 | 700-800 | 45 | 58 |
| Φ2.6×24 | 127.4 | 27.2-34.0 | 3-5 | 700-800 | 55 | 73 |
| Φ3.0×20 | 141.3 | 30.1-37.7 | 3-5 | 700-800 | 75 | 85 |
| Φ3.0×25 | 176.6 | 37.7-47.1 | 3-5 | 700-800 | 75 | 95 |
| Φ3.2×25 | 201 | 42.9-53.6 | 3-5 | 700-800 | 90 | 110 |
| Φ3.6×28 | 285 | 60.8-76.0 | 3-5 | 700-800 | 160 | 135 |
間接傳熱烘干機
| 筒徑×筒長 項目 | 外筒內徑 | 內筒內徑 | 筒體長度 | 筒體容積（m³） | 筒體斜度 | 揚料板型式 | 最高進氣溫度（℃） | 外形尺寸 |
| Φ1.5×15m | 1500 | 500 | 15 | 20.27 | 3-5% | 升舉式 | 850 | 16.2×2.7×2.7 |
| Φ1.5×17m | 17 | 22.97 | 18.2×2.7×2.7 | |||||
| Φ1.5×19m | 19 | 25.68 | 20.0×2.9×2.9 | |||||
| Φ1.8×21m | 1800 | 650 | 21 | 35.91 | 3-5% | 升舉式 | 850 | 22.5×2.7×2.7 |
| Φ1.8×23m | 23 | 39.33 | 24.5×2.9×2.9 | |||||
| Φ1.8×25m | 25 | 42.75 | 26.5×2.9×2.9 | |||||
| Φ2.2×21m | 2200 | 800 | 21 | 58.10 | 3-5% | 升舉式 | 850 | ---- |
| Φ2.2×23m | 23 | 63.61 | ||||||
| Φ2.2×25m | 25 | 69.15 |
